Jak zamontować poliwęglan lity?

Montaż poliwęglanu litego to idealne rozwiązanie do tworzenia trwałych i estetycznych zadaszeń, które sprawdzą się w różnych typach konstrukcji. Zadaszenia z płyt poliwęglanu komorowego czy litego można podzielić na przyścienne jednospadowe, dwuspadowe oraz łukowe, wykonane z konstrukcji drewnianych, stalowych lub aluminiowych. W naszym przypadku zajmiemy się zadaszeniem konstrukcji drewnianej przyściennej i pokażemy kilka sposobów montażu. Do pokrycia zadaszenia wiat, altan lub pergoli proponujemy płyty poliwęglanowe komorowe, faliste, trapezowe, a także płyty lite.

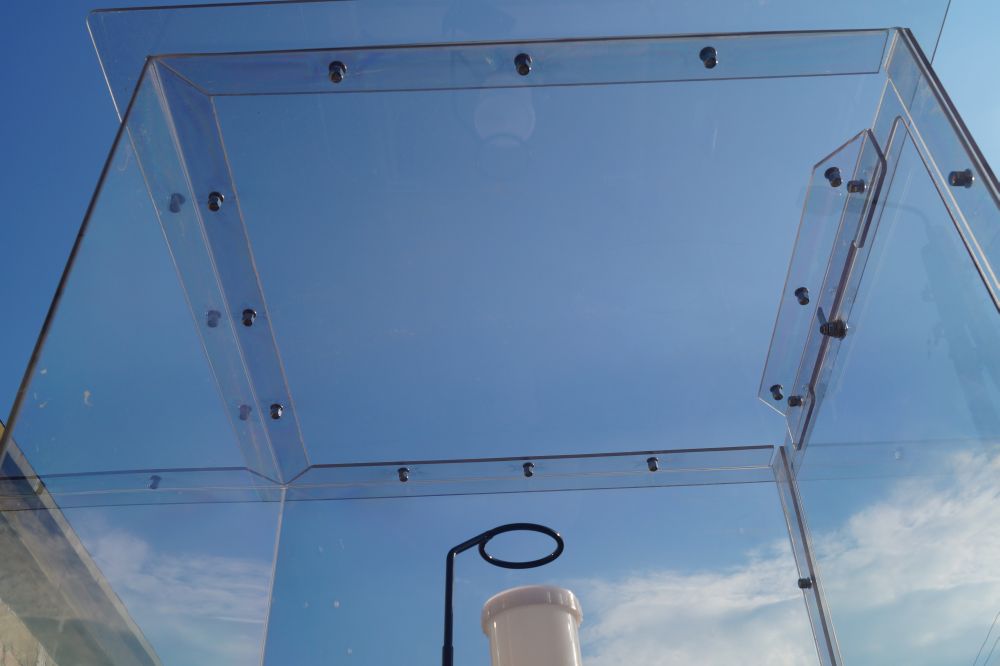

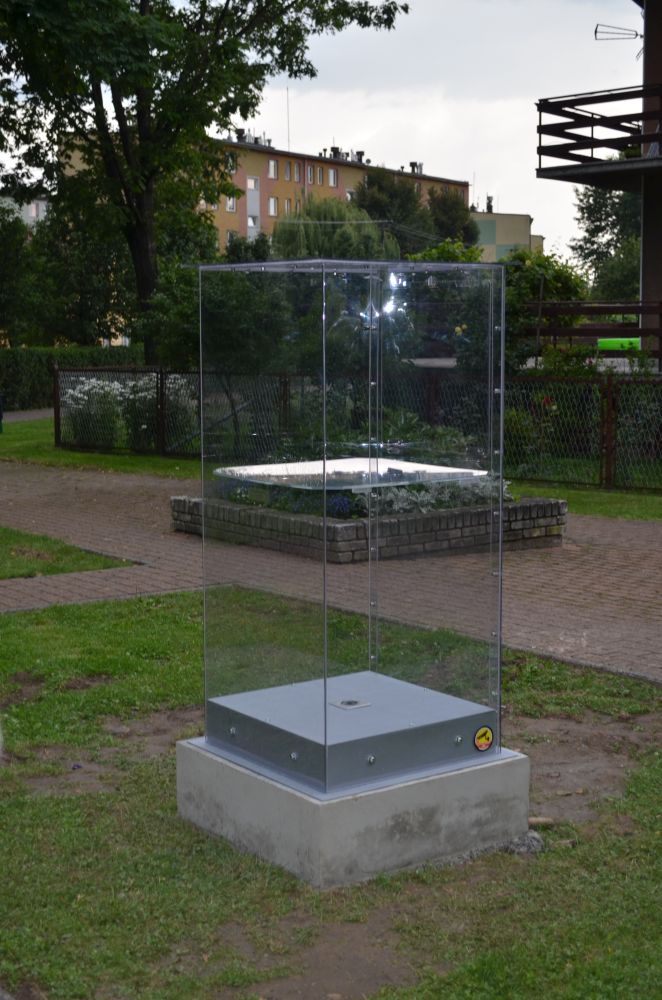

Lite płyty poliwęglanowe oferują połączenie niezrównanych właściwości: odporności, przejrzystości, lekkości. Przejrzyste jak szkło, o połowę lżejsze i 250 razy bardziej odporne na uderzenia. Ma także lepsze właściwości izolacji termicznej i akustycznej od szkła. Poza zastosowaniem w budownictwie sprawdzają się w np. szybach w samochodach rajdowych, koparkach, motorówkach, jachtach. Wszelkie osłony do maszyn, wzierniki, przyłbice, tarcze policyjne itd. tam, gdzie potrzeba bardzo wysokiej wytrzymałości mechanicznej, a także wysokiej przejrzystości.

Zalety

wysoka przejrzystość
podwójny filtr UV
ogromna odporność na uderzenia (gradoodporna)
dobra klasyfikacja ogniowa

Przy wykonywaniu ogrodów zimowych czy wypełnieniu okien, gdzie ważna jest idealna przejrzystość współczynnik przenikalności cieplnej jest bardzo ważny, tym bardziej, gdy chcemy mieć pewność ze żaden grad nie uszkodzi konstrukcji, a przy dzisiejszych anomaliach pogodowych zdarza się naprawdę duży, tym bardziej wybierzemy poliwęglan lity.

Płyty dostępne w naszej ofercie w kolorach bezbarwnym / transparentnym, a także w wybranych grubościach: dymionym w brązie, grafitowy/ szary i opalowym czyli mlecznym. Poza kolorem ważna jest też grubość poliwęglanu. Do zadaszeń zalecamy płyty od 6 milimetrów a najlepiej 8 milimetrowe. Kolor jest indywidualnym wyborem klienta, a grubość zalecamy dobrać pod kątem strefy wiatrowo-śniegowej, w której ma znajdować się zadaszenie. Szczegółowe tabele dostępne poniżej.

Składowanie

Płyty z przeźroczystych tworzyw takich jak poliwęglan komorowy muszą być składowane w zacienionych miejscach lub szczelnie przykryte przed promieniami słonecznymi. Nie stosowanie się do tych zaleceń spowoduje występowanie efektu kumulacji ciepła, jeżeli stos zostanie wystawiony na bezpośrednie działanie promieni słonecznych. W wyniku tego zjawiska temperatura wewnątrz stosu może osiągnąć wartość przekraczającą temperaturę mięknienia folii maskującej - w rezultacie do sklejenia ze sobą płyt, a nawet trwałego wniknięcia folii w powierzchnię. Z tego samego powodu po zamontowaniu zadaszenia nie powinno się zwlekać z usunięciem folii zabezpieczającej.

Gięcie na zimno poliwęglanu litego

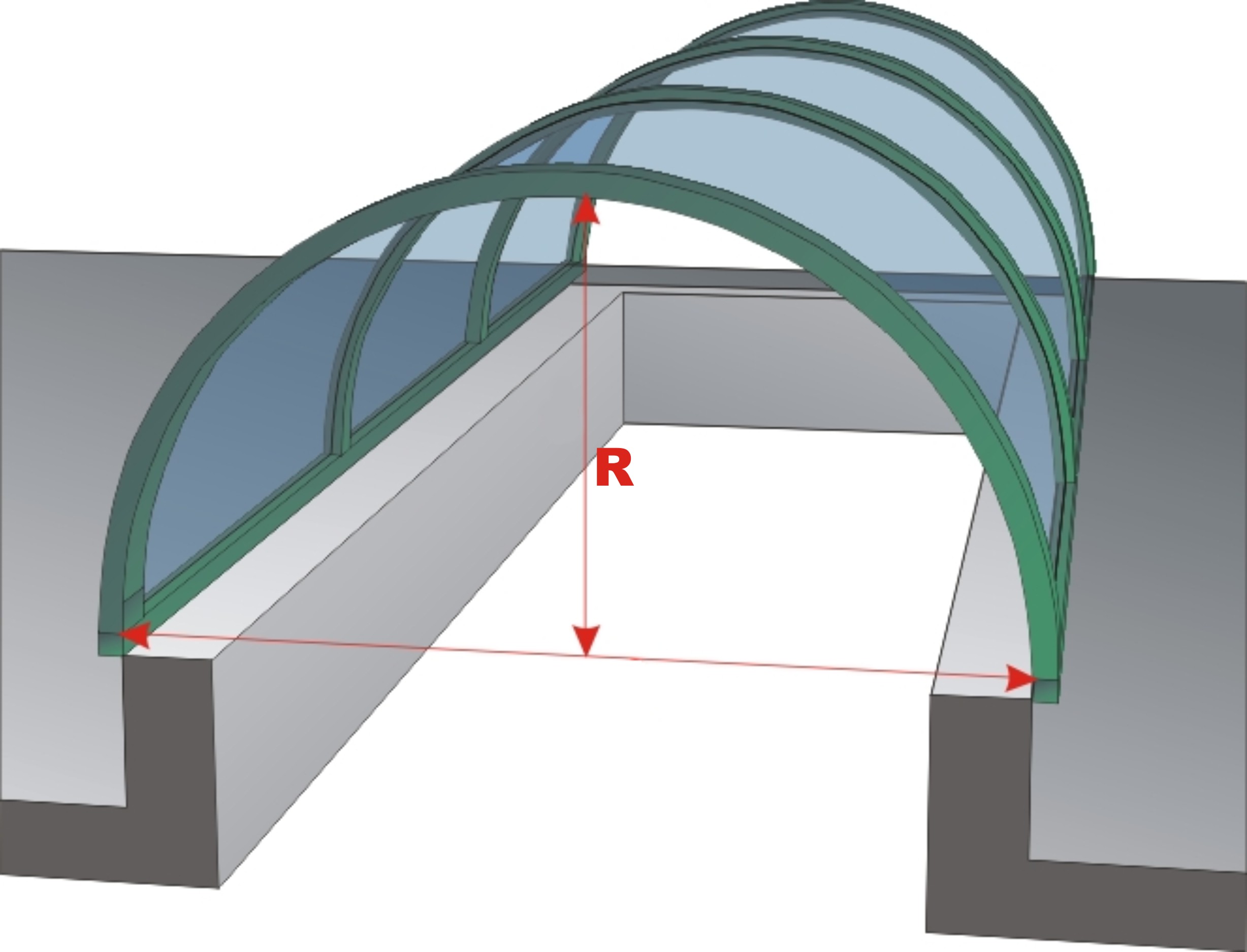

Poliwęglan lity jest idealny do budowania integralnych sklepień łukowych lub tuneli. Minimalny promień łuku wynosi 150 razy grubości płyty. Wybór grubości płyty zależy zarówno od promienia R łuku, jak i od szerokości płytyW. Długość L musi być większa od szerokości W.

PRZYKŁAD:

Grubość poliwęglanu litego: 3 mm

Minimalny promień = 3 x 150 = 450 mm

Minimalny promień łuku (mm)	2	3	4	5	6	8	10	12
Promień (mm)	300	450	600	750	900	1200	1500	1700

Zastosowanie litych arkuszy

Szerokość płyty [A] x Długość płyty [B] x Obciążenie (kg/m2)

Lite arkusze poliwęglanowe mogą być instalowane w większości konstrukcji i ram z PCV, drewna, stali lub aluminium. Rama musi utrzymać arkusz w miejscu jednocześnie pozwalając mu na rozszerzalność. Wybór grubości płyty zależy od wartości wymaganego obciążenia. W zależności od wielkości płyty, w tabeli A, należy skalkulować efektywną powierzchnię, jak również grubość. Tabela B może służyć do obliczania grubości płyty, jaka ma być użyta zgodnie z rozmiarem płyty (powierzchnią) i wymaganą wartością obciążenia. Wartości przedstawione w tabeli B (obciążenia dodatnie i ujemne) zostały obliczone dla płyt mocowanych z czterech stron z maksymalną wartością ugięcia (strzałka) 50 mm.

Strefy wiatrowe i śniegowe

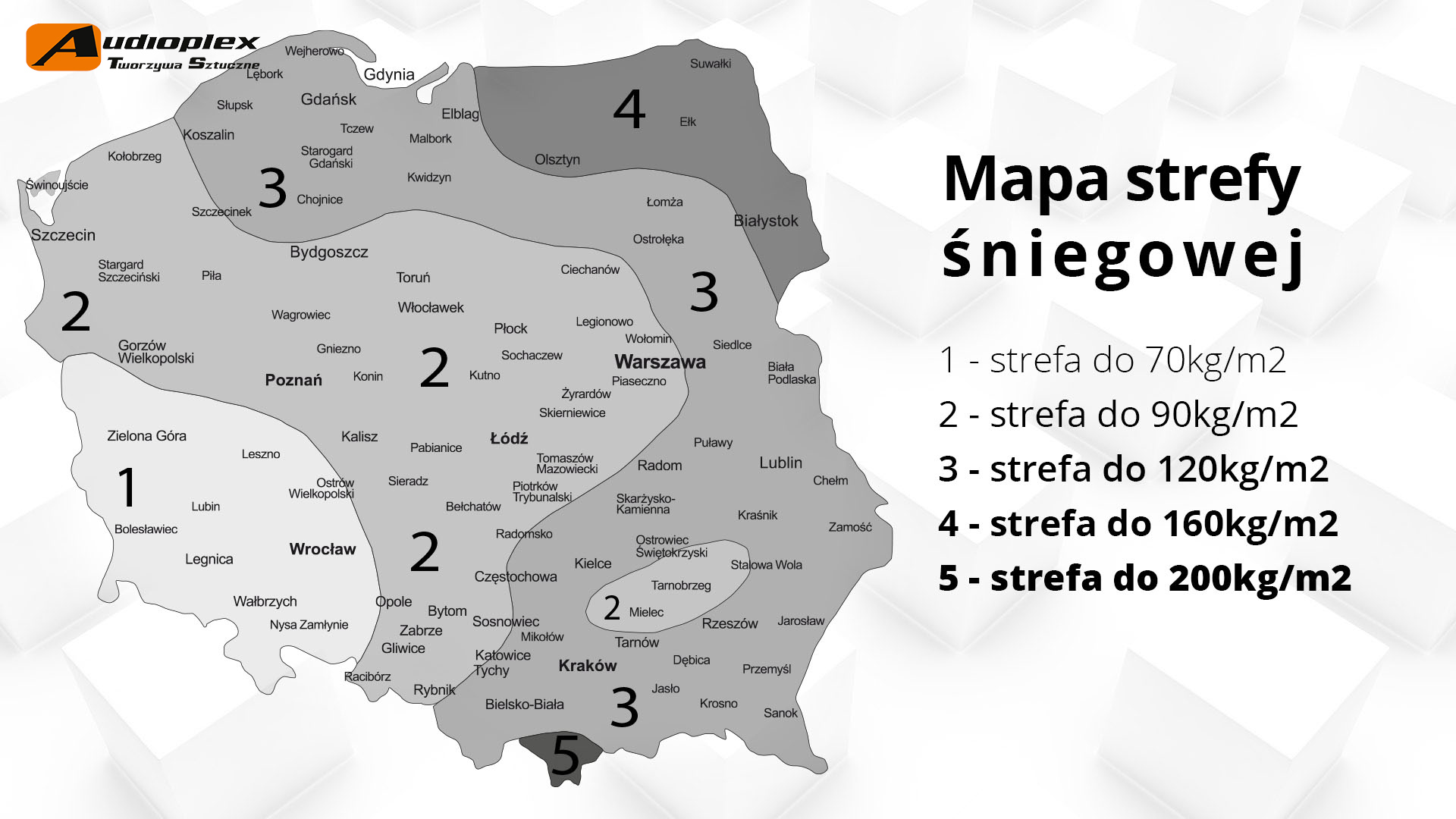

W Polsce zdefiniowano 5 stref śniegowych i 3 strefy wiatrowe.

Rozmiar płyt

SZEROKOŚĆ [A] x DŁUGOŚĆ [B]

	0,25 m	0,50 m	0,75 m	1,00 m	1,25 m	1,5 m	1,75 m	2,00 m
0,25	A	A	A	A	A	A	A	A
0,50	A	B	C	D	D	D	D	D
0,75	A	C	E	F	G	G	G	G
1,00	A	D	E	H	I	I	J	J
1,25	A	C	G	I	J	K	M	N
1,50	A	D	G	I	K	M	N	O
1,75	A	D	G	J	L	N	P	R
2,00	A	D	G	J	M	O	R	S
2,25	A	D	G	J	M	P	S	T
2,50	A	D	G	J	N	P	T
2,75	A	D	G	K	N	P	T
3,00	A	D	G	K	O	S	T

OBCIĄŻENIE (daN/m2)

POWIERZCHNIA	60 kg/m2	80 kg/m2	100 kg/m2	120 kg/m2	140 kg/m2	160 kg/m2
A	3	3	3	3	3	4
B	3	3	4	4	4	5
C	4	4	4	4	5	6
D	4	4	5	5	6	6
E	5	5	5	5	6	8
F	5	6	6	6	8	8
G	6	6	8	8	8	10
H	6	6	8	8	8	10
I	8	8	8	8	10	12
J	8	8	10	10	10	12
K	10	10	10	10	12	12
L	10	10	10	12	12
M	10	10	10	12
N	10	12	12
O	10	12	12
P	12	12
R	12	12
S	12

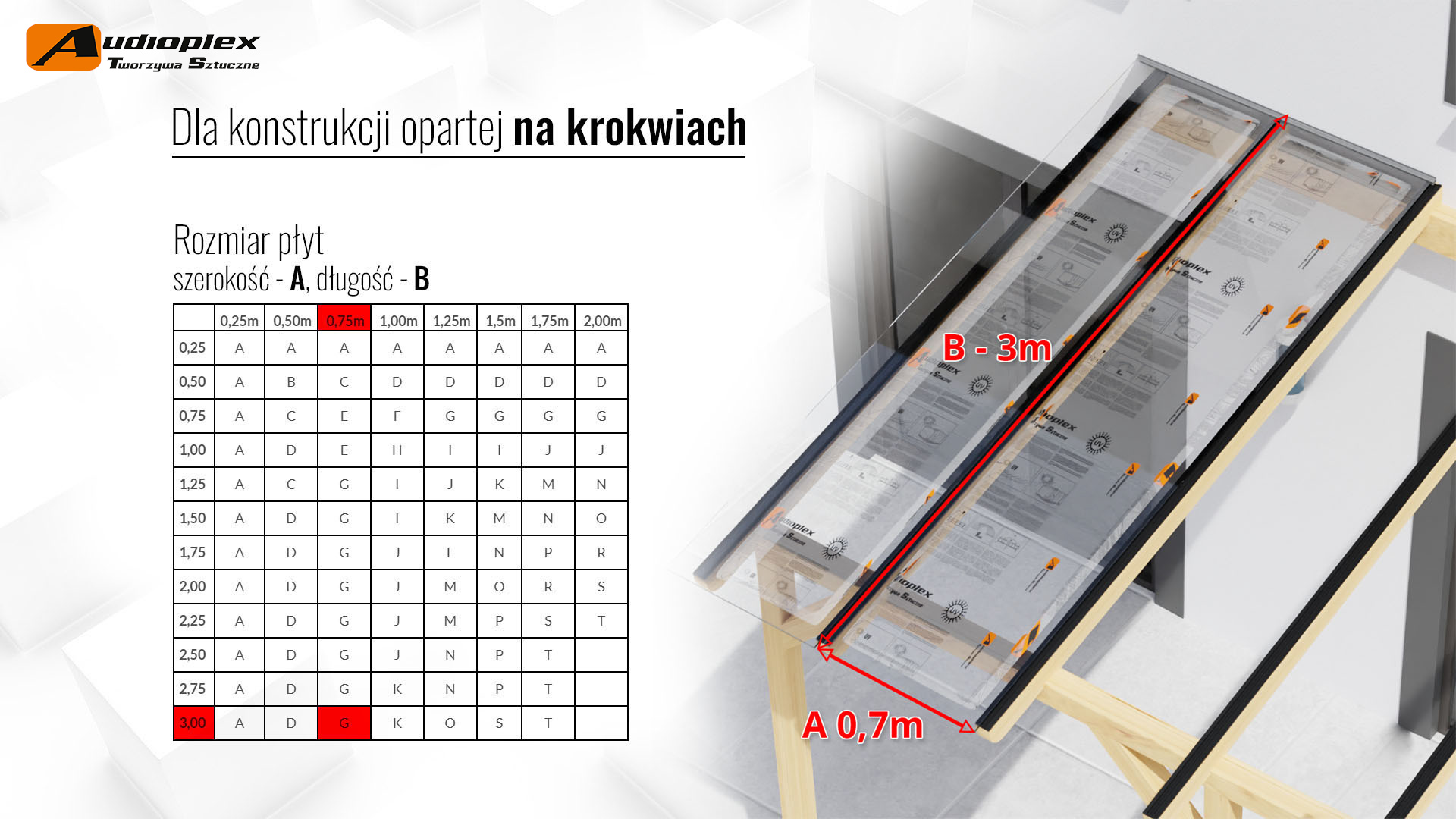

Przykład obliczania rozstawu podpór (na samych krokwiach) a grubość poliwęglan litego.

Zapraszam do kliknięcia linka w części naszego filmu instruktażowego wyjaśniamy więcej...

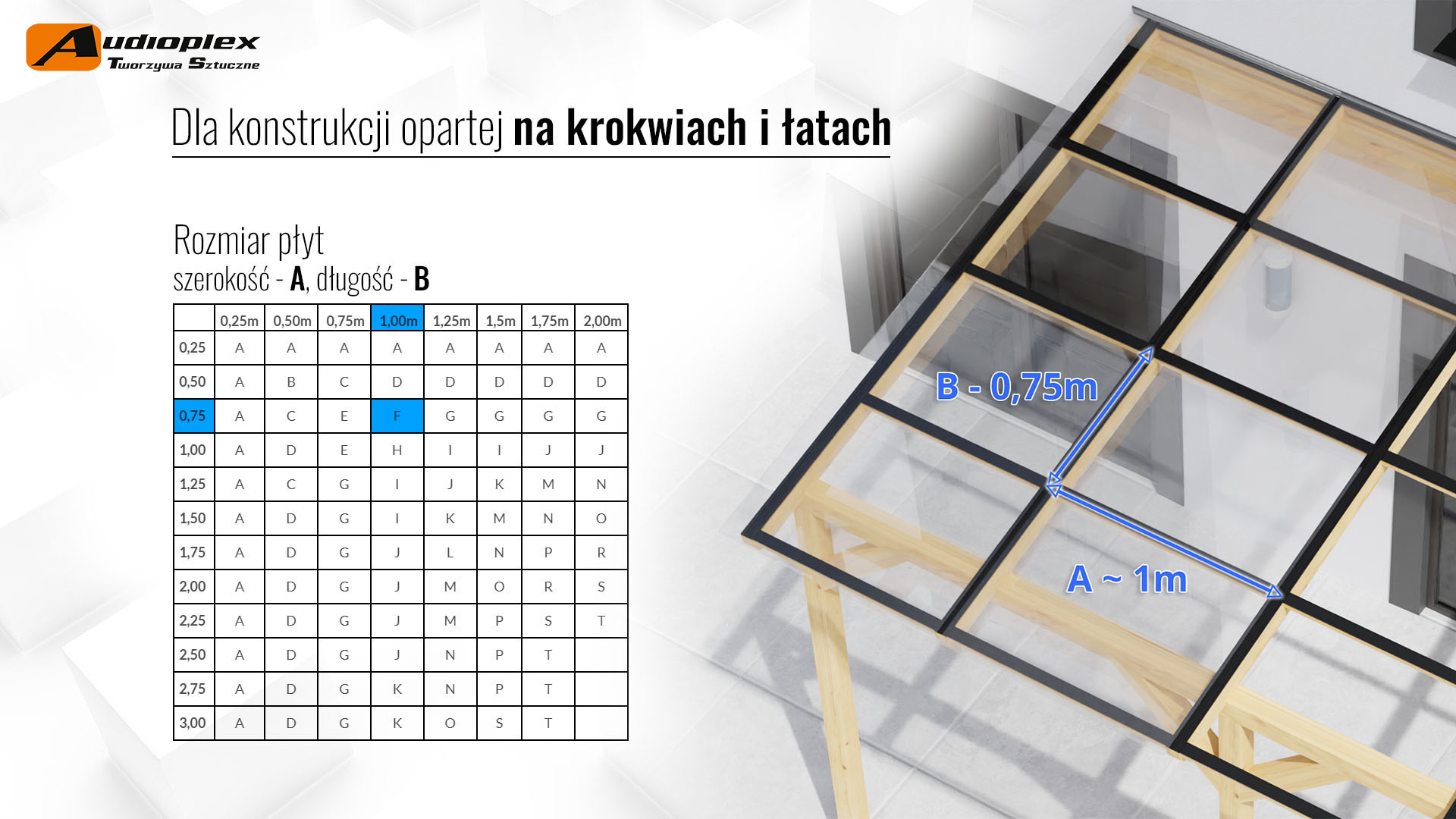

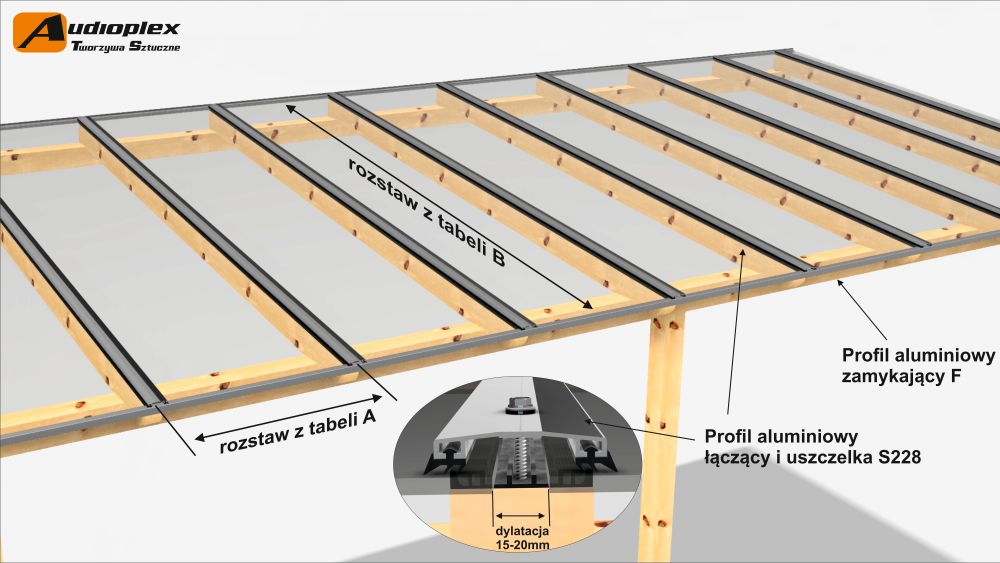

Przykład obliczania rozstawu podpór (na krokwiach i łatach) a grubość poliwęglan litego.

Zapraszam do kliknięcia linka w części naszego filmu instruktażowego wyjaśniamy więcej...

Wytyczne montażu poliwęglanu litego

Poniżej przygotowaliśmy poglądowe wyliczania dla zadaszenia najczęściej pytane przez naszych klientów.

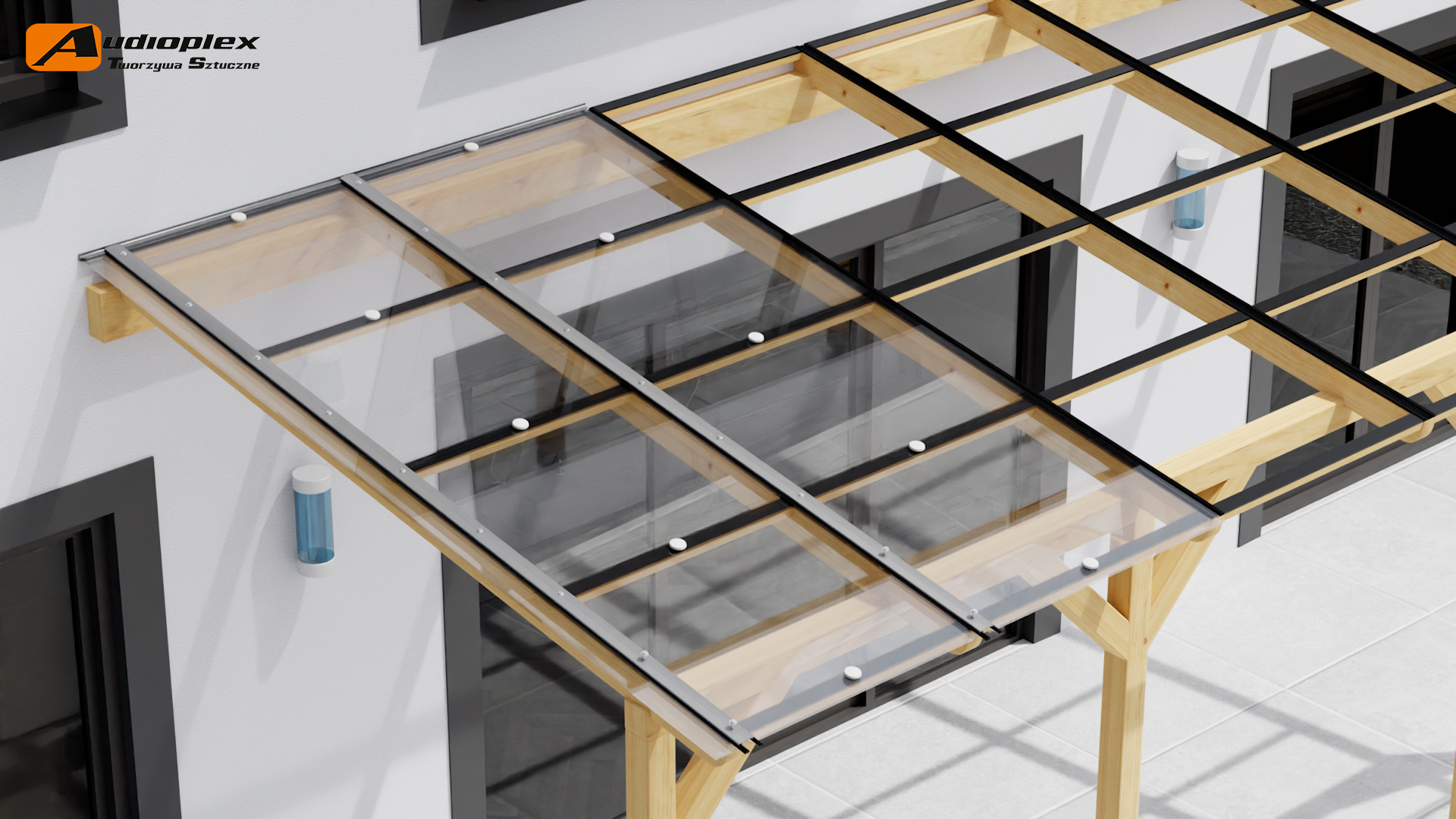

Dla przykładu zadaszenie około 3 x 6 m w środkowej cześć polski np. koło Łodzi na konstrukcji drewnianej wykonamy na dwa sposoby:

Przykład 1.

Zadaszenie zbudowane na samych krokwiach (czyli mamy drugą strefę śniegową czyli do 90 kg / m2)

rozstaw co ~70 cm i długość po spadzie 3 mb.

i wynika z tych założeń, że poliwęglan potrzebujemy grubości 6 mm (G) a 8 mm (G) zalecamy 8 mm.

Przykład 2.

Zadaszenie zbudowane na łatach i krokwiach (czyli mamy drugą strefę śniegową czyli do 90 kg / m2)

rozstaw krokiew co ~100 cm i długości 3 mb. i rozstaw łat co 75 cm (czyli pole 100 x 75 cm)

i wynika z tych założeń, że poliwęglan potrzebujemy grubości 6 mm (F)

i tu w przypadku łat są dwa sposoby

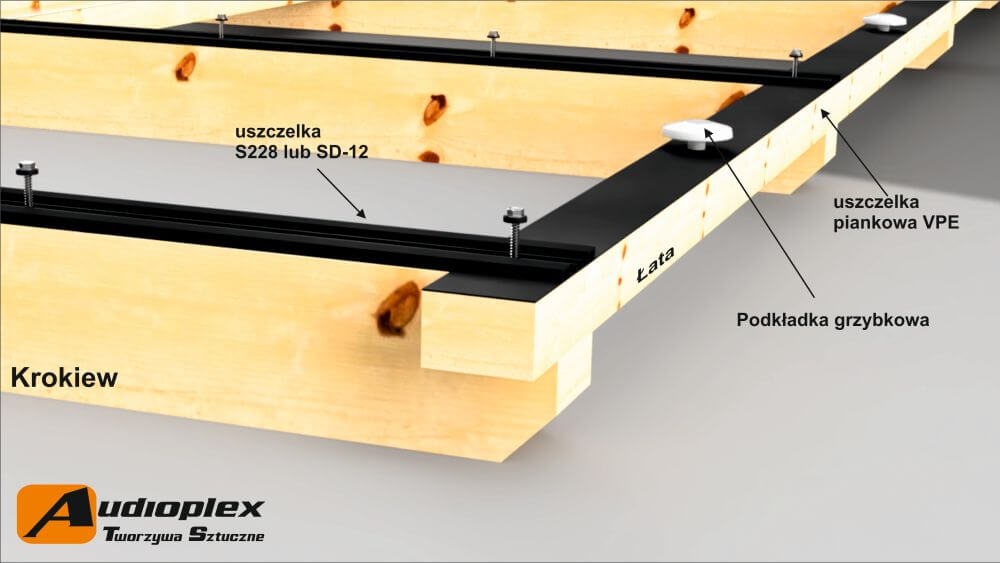

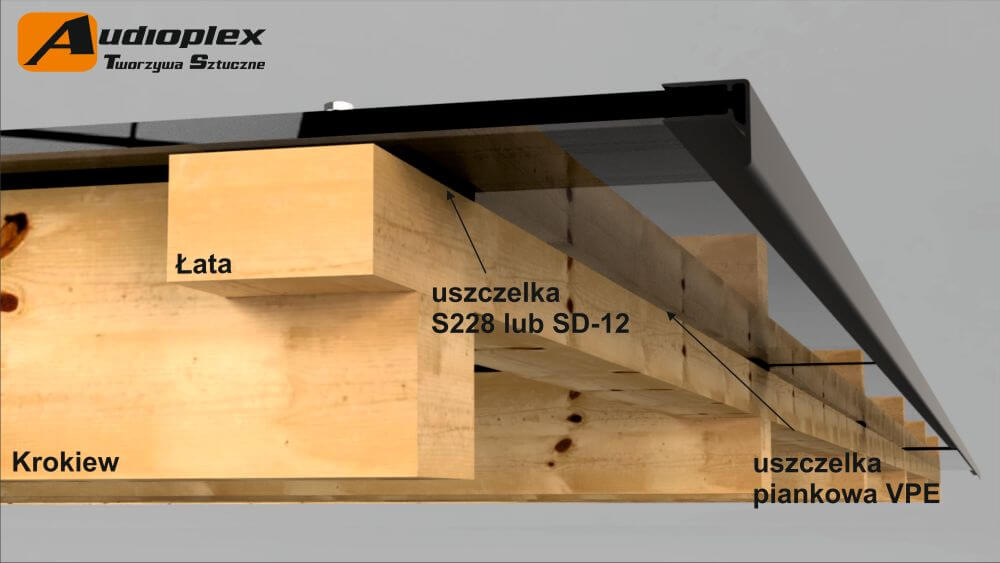

A. Łatę wcinamy w krokwie tak, aby się licowały z krokwią i wtedy płyta poliwęglanowa leży na całej powierzchni na konstrukcji (pomiędzy separator uszczelka, pianka)

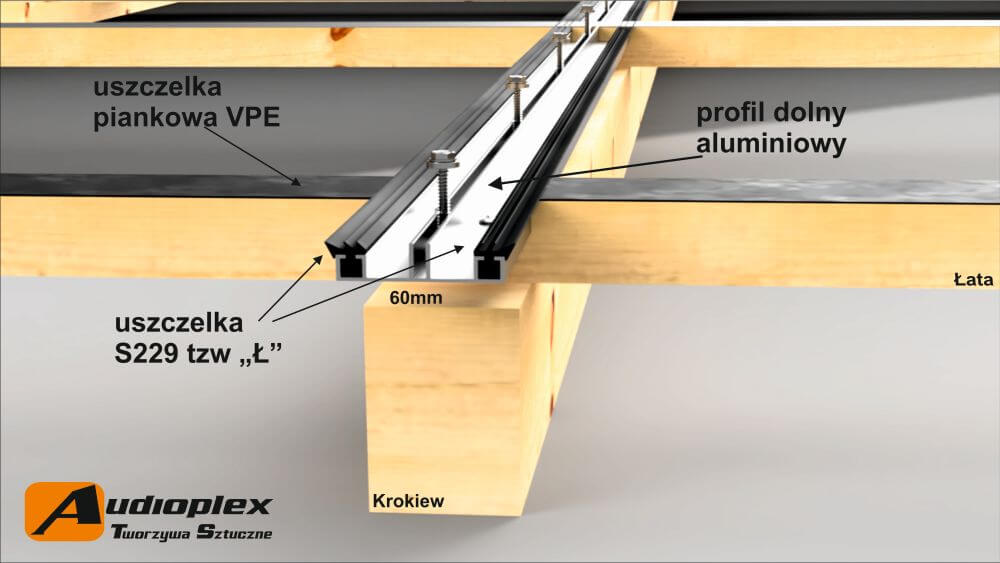

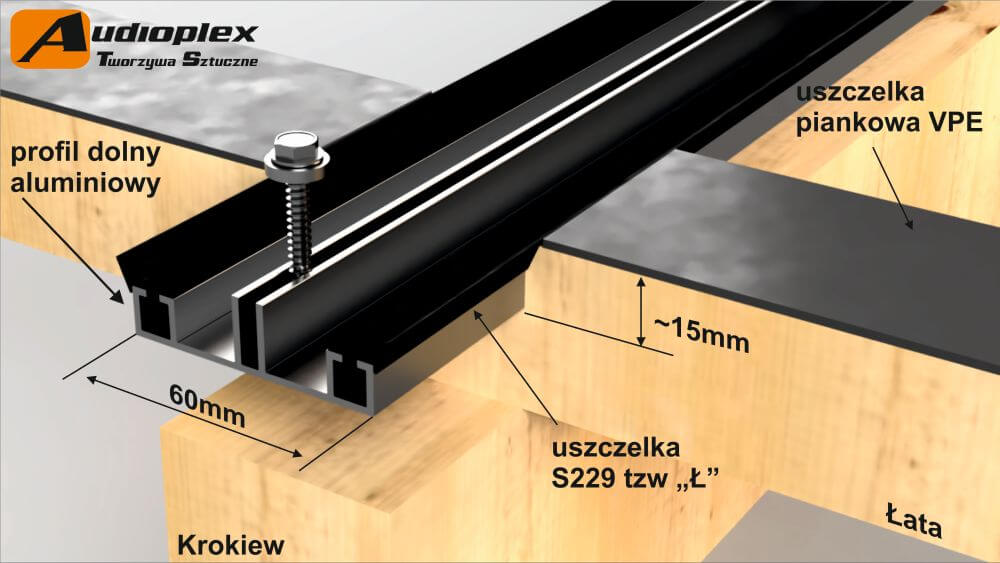

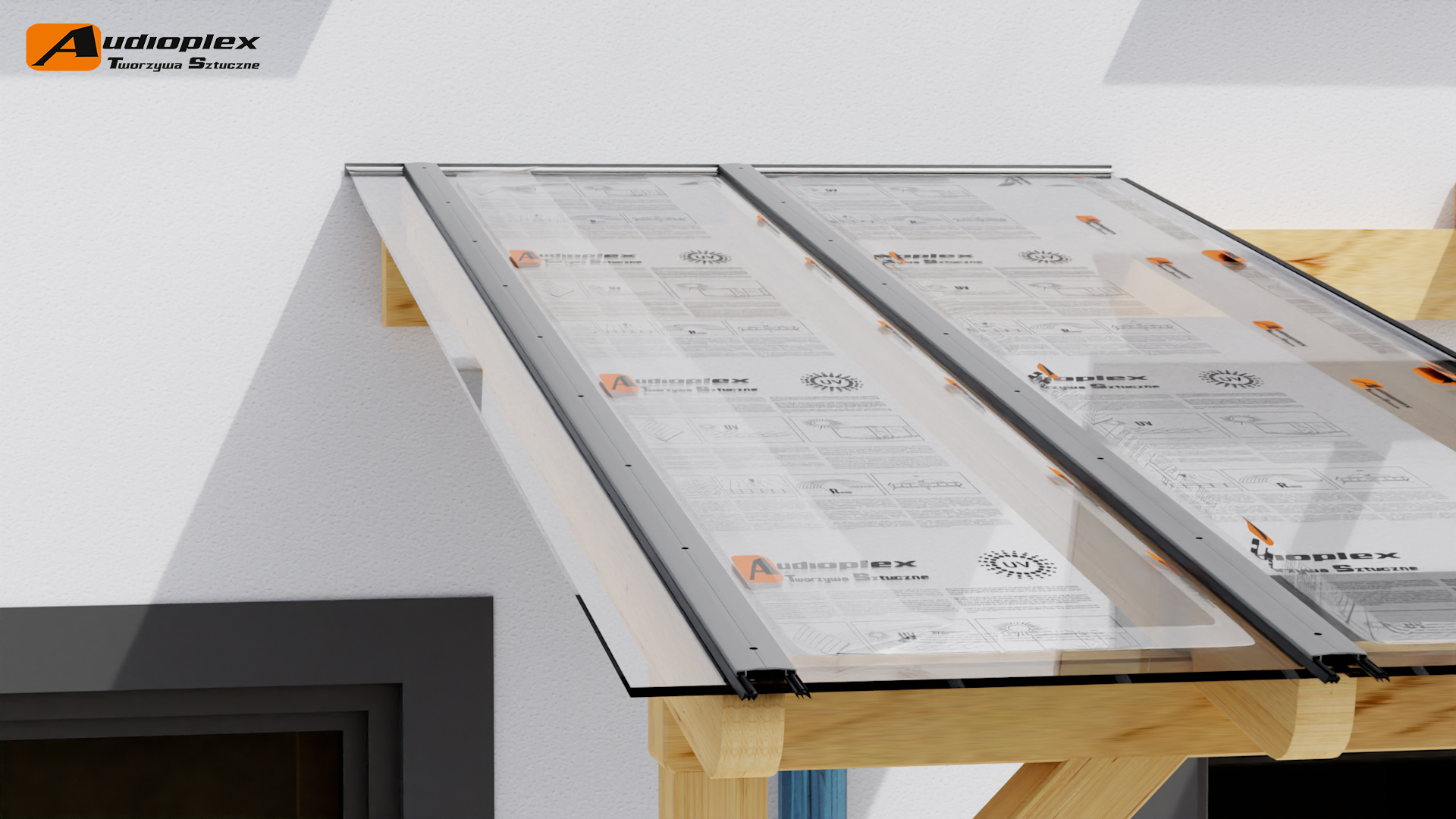

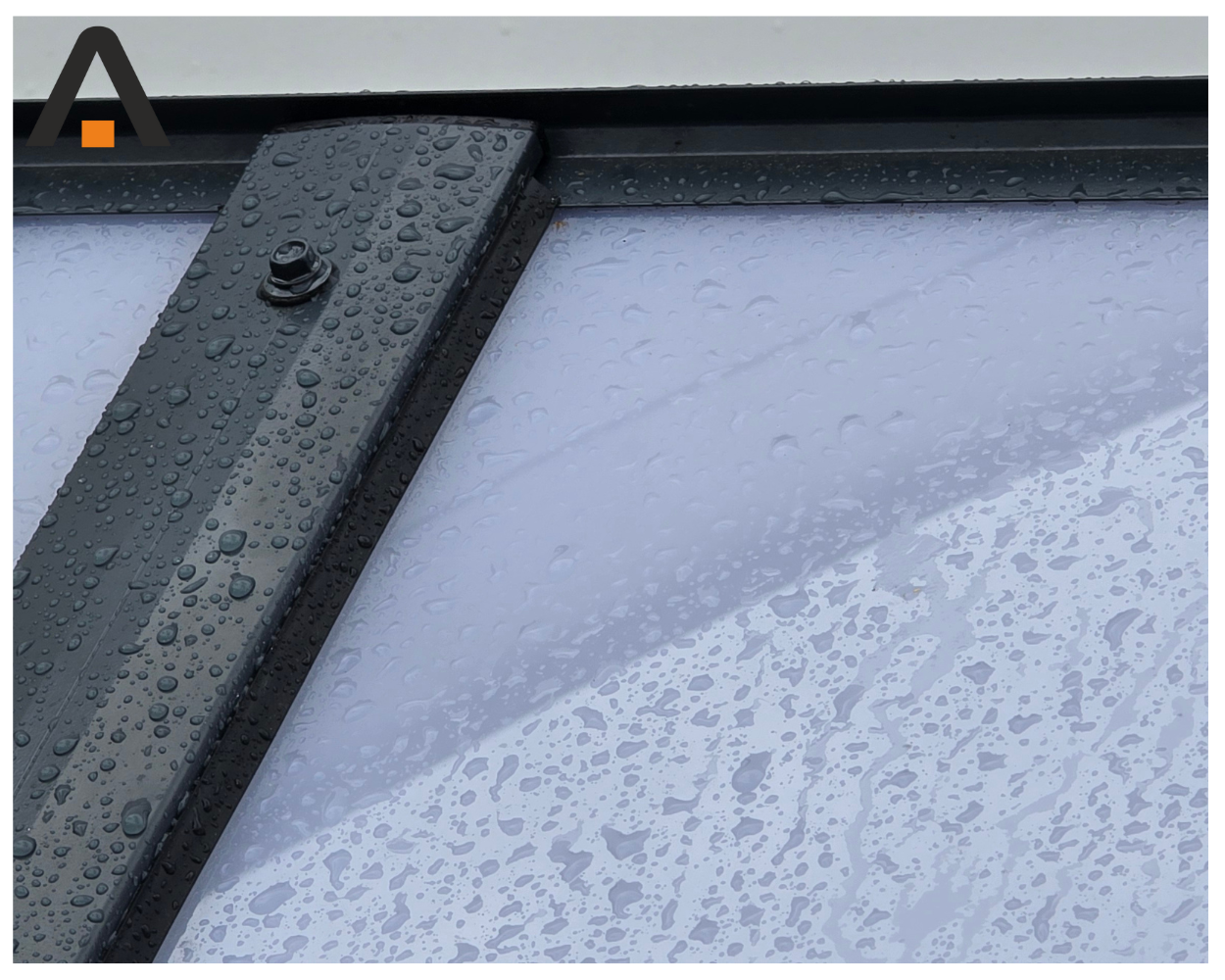

B. Łaty nabijamy na krokwie, a na łączeniu płyt montujemy profil dolny i wcinamy go w każdą z łat na około -15 mm (bo taką wysokość ma profil z uszczelką typu S229)

Wytyczne

Akcesoria powinny być dobrane pod parametry płyty jak i zalecenia producenta tak, aby przedłużyć żywotność płyt jak i nie stracić gwarancji. W Audioplex doradzimy i dobierzemy odpowiednie płyty jak i akcesoria pod Twoje zadaszenie. Do zamontowania zadaszenia wymagane są przynajmniej dwie osoby. Zabronione jest stawanie i chodzenie bezpośrednio po płytach. W przypadkach konieczności, na przykład podczas montażu, proponujemy stosować deski czyli łaty, oparte na co najmniej kilku żeberkach płyty.

Dachy z płyt komorowych należy zawsze projektować z pochyleniem minimum 5°, to jest około 90 milimetrów na metr. Ułatwia to odprowadzenie wody deszczowej, jak również samooczyszczenia.

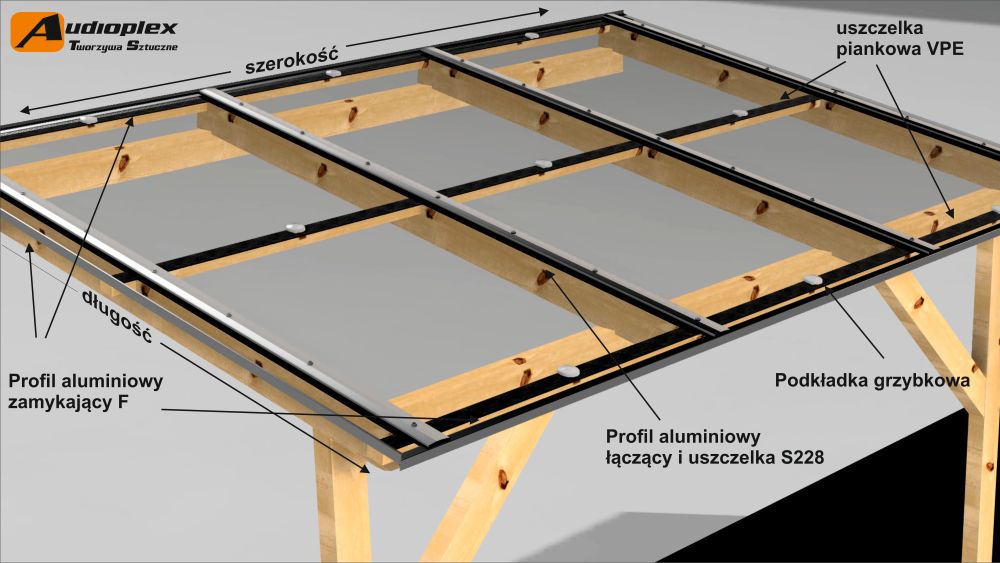

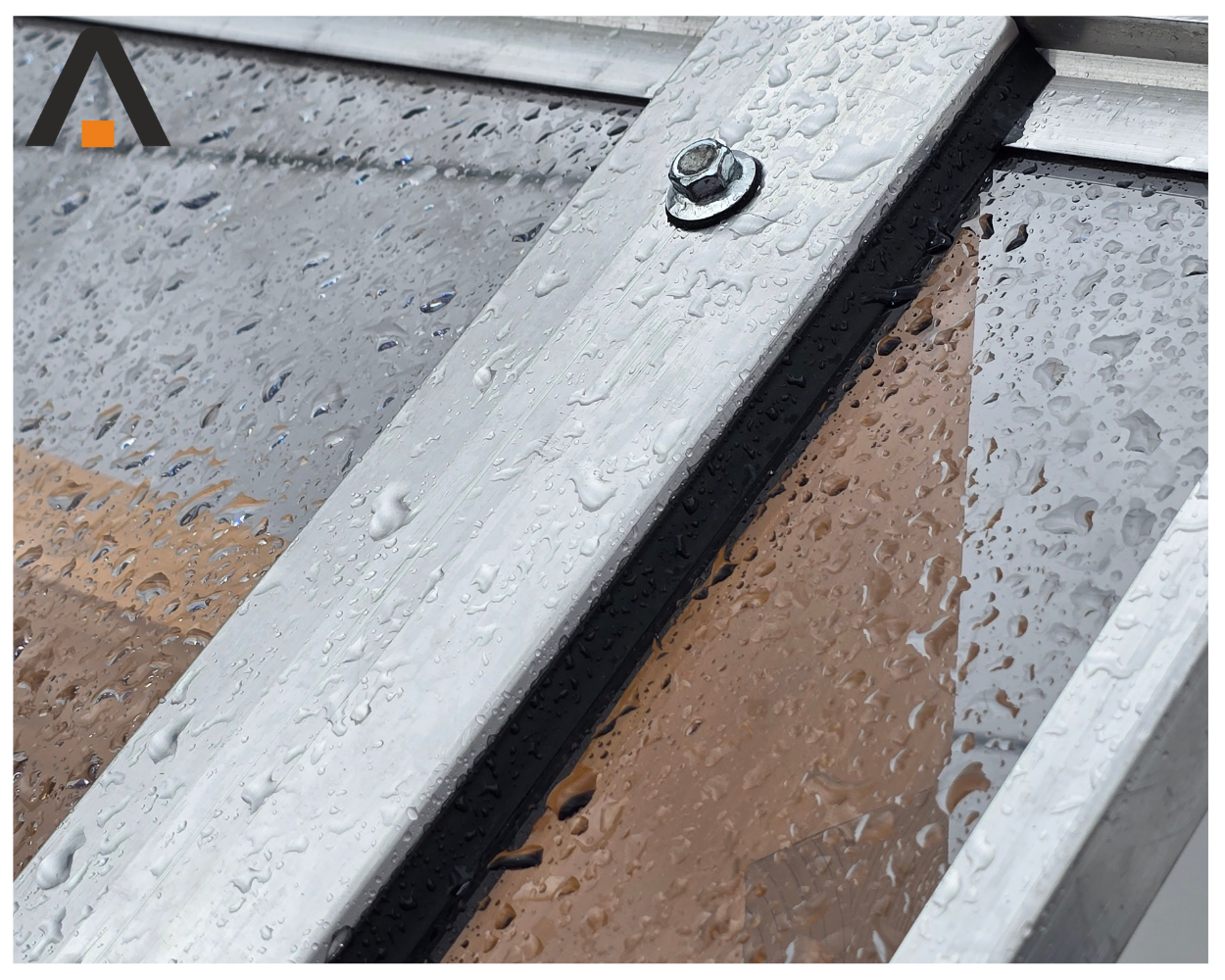

Podczas cięcia płyty, należy przewidzieć rozszerzalność cieplną i podjąć specjalne kroki, aby uniknąć powstawania naprężeń w materiale. Należy przewidzieć luz zarówno wszerz jak i wzdłuż. Priorytetem jest stosowanie izolatora pomiędzy konstrukcją a poliwęglanem np.: jak uszczelka S228 w przypadku konstrukcji drewnianej i SD-12 lub SD-13 w przypadku stalowych konstrukcji lub uszczelki dźwiękochłonne VPE. Zapobiega to uciążliwym hałasom podczas rozszczepialność materiałowej.

Wiercenie

Płytę poliwęglanu litego można nawiercać przy użyciu standardowych wiertarek, które spełniają następujące wymagania:

nawiercać arkusze tak, aby uniknąć uszkodzeń podczas obróbki
wywiercić otwór w pewnej odległości od krawędzi arkusza równej co najmniej 1,5 razy średnicy otworu
arkusze mogą pęknąć po wierceniu

Czyszczenie powierzchni

Zalecamy korzystanie z ciepłej wody i miękkiej ściereczki najlepiej mikrofibra. Nie zaleca się tarcia, drapania itp. oraz stosowanie środkach chemiczny na bazie rozpuszczalników itp.
